碳化硅（SiC）作为一种高硬度人造磨料，莫氏硬度可达9.5，在硬度等级上仅低于金刚石与立方氮化硼（CBN），尤其适用于磨削硬脆材料（诸如硬质合金、陶瓷、玻璃等）以及低强度金属（如铝、铜等）。在众多碳化硅类型中，黑碳化硅与绿碳化硅是应用最为广泛的两种，但二者在成分构成、核心性能以及适用场景上存在明显差异。接下来将从硬度、韧性、热导率等关键维度对两者进行详细对比，并给出切实可行的选型参考。

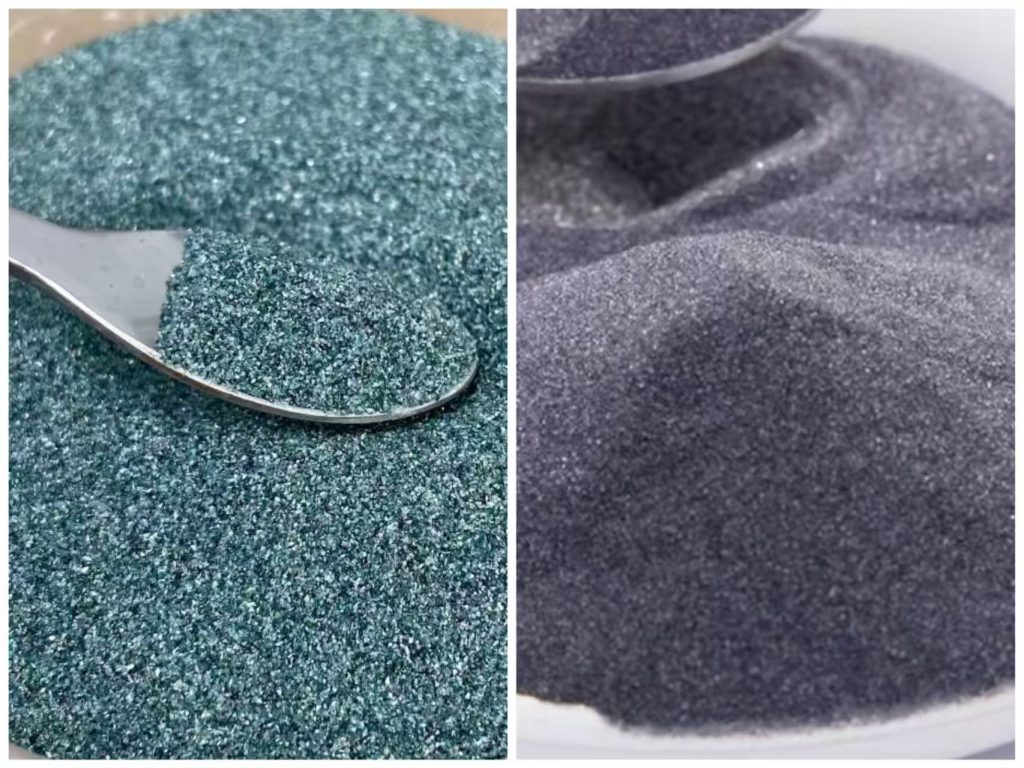

黑碳化硅与绿碳化硅深度解析对比
一、成分构成与制造工艺
| 特性 | 黑碳化硅（C） | 绿碳化硅（GC） |
|---|---|---|
| 成分 | SiC纯度约为97%~98%，含有少量杂质（例如Fe₂O₃） | SiC纯度超过98% |
| 制造工艺 | 采用石英砂与石油焦为原料，经2200℃高温冶炼制成 | 是以石油焦和优质的硅石为主要原料，添加食盐作为添加剂，通过电阻炉高温冶炼而成 |
| 颜色 | 黑色 | 绿色（由高纯度带来的特殊光学特性所致） |
核心差异：绿碳化硅的纯度更高，晶体结构也更为完整，这使得它的硬度和脆性均大于黑碳化硅。
二、物理性能详细对比
| 性能 | 黑碳化硅（C） | 绿碳化硅（GC） |
|---|---|---|
| 硬度 | 9.2~9.3（略低于绿碳化硅） | 9.4~9.5（目前硬度最高的碳化硅品类） |
| 韧性 | 韧性较强，抗冲击性能较好 | 韧性较低，容易发生碎裂 |
| 热导率 | 热导率较高（散热速度快，适合连续磨削作业） | 热导率稍低（磨削过程中需控制好温度） |
| 磨粒锋利度 | 锋利度一般（磨粒棱角容易钝化） | 极其锋利（适合精密加工场景） |
核心总结：
黑碳化硅：兼顾硬度与韧性，适合粗磨加工或间歇性磨削作业。
绿碳化硅：具备超高硬度，但脆性较大，更适合精磨加工或超硬材料的磨削。
三、典型应用场景汇总
| 材料类型 | 推荐碳化硅类型 | 推荐理由 |
|---|---|---|
| 铸铁、黄铜、铝 | 黑碳化硅（C） | 韧性充足，可避免磨粒过早碎裂，同时具备较高的经济性。 |
| 硬质合金（YG类） | 绿碳化硅（GC） | 高硬度能够有效切削WC-Co合金，防止出现磨粒粘附现象。 |
| 陶瓷、玻璃 | 绿碳化硅（GC） | 高纯度的绿碳化硅磨粒更为锋利，可减少材料磨削过程中的崩边问题。 |
| 橡胶、塑料 | 黑碳化硅（C）+大气孔砂轮 | 疏松的砂轮组织可防止堵塞，且黑碳化硅的成本更低，性价比更高。 |
碳化硅砂轮选型实操建议
优先选择黑碳化硅（C）的场景：
- 加工低强度金属（如铝、铜、铸铁等）时，优先选用黑碳化硅。
- 预算有限，或需要具备高韧性的砂轮（如重负荷粗磨作业）时，黑碳化硅是更优选择。
优先选择绿碳化硅（GC）的场景：
- 对超硬材料（如硬质合金、陶瓷、宝石等）进行精磨加工时，优先选用绿碳化硅。
- 对工件表面光洁度要求极高（如光学玻璃抛光）时，绿碳化硅更能满足需求。
选型注意事项：
- 冷却液使用：绿碳化硅易发生热裂现象，磨削过程中建议配合充足的冷却液使用。
- 粒度匹配：粗磨作业建议选用36#~80#粒度 ，精磨作业建议选用100#~W40粒度。
以晶石之力、铸工业之基
——山东聚合寰球新材料有限公司
